Интерфейс просмотровщика изображений в формате DICOM

20.05.2009

Формат DICOM (Digital Imaging and Communications in Medicine) широко используется для передачи и хранения медицинских изображений, например результатов сканирования или ультразвукового исследования. Файлы DICOM содержат данные изображения и заголовки, в которых хранятся сведения о пациенте и медицинском изображении.

Интерфейс просмотровщика изображений в формате DICOM

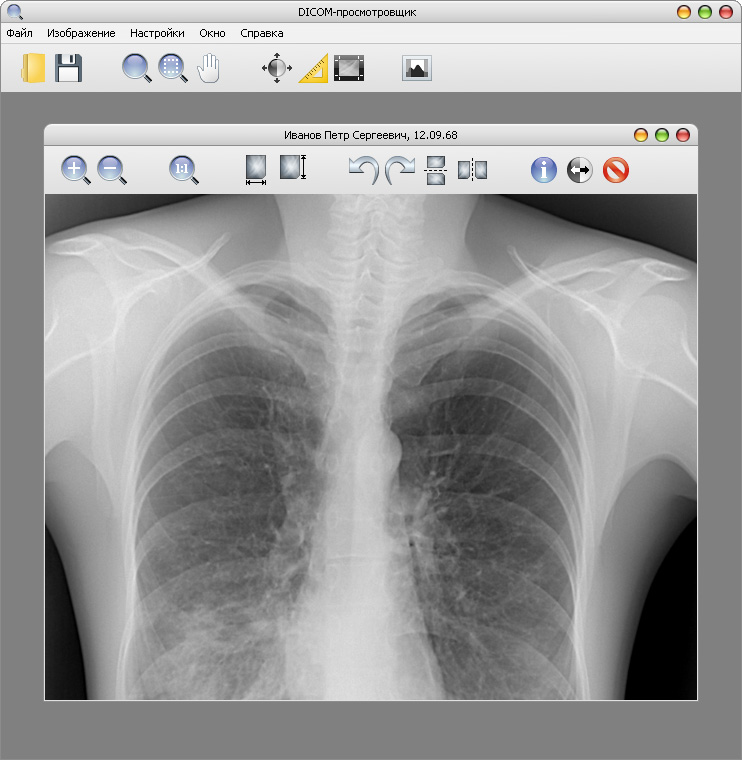

Просмотровщик предусматривает одновременное открытие нескольких изображений для сравнительного анализа последних. Поэтому при проектировании интерфейса было принято решение смыслового разделения общей панели инструментов на две независимых.

Первая панель является общей для всех одновременно открытых файлов и содержит непосредственно инструменты для работы с изображениями — изменение яркости и контрастности, измерение углов и расстояний и т.д.

Интерфейс просмотровщика изображений в формате DICOM

Кроме того, общая панель инструментов продублирована в виде привычного для врачей меню, выпадающего при нажатии правой кнопки мыши.

Интерфейс просмотровщика изображений в формате DICOM

Вторая панель относится к конкретному изображению и содержит кнопки действия, которые работают по принципу «нажатие — действие». Это, например, инвертирование, показ или скрытие информации о пациенте, сброс всех изменений и т.д.

Интерфейс просмотровщика изображений в формате DICOM

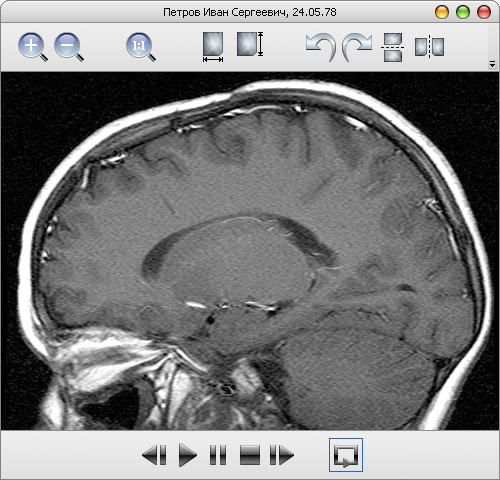

Если файл содержит последовательность изображений или видеоряд, то внизу появляется панель плейера.

Программу могут использовать как врачи, а их мониторы обычно имеют высокое разрешение, так и пациенты, результаты исследований которых выдаются им записанными на компакт-диск и будут просматриваться на обычных мониторах. Поэтому было сделано три комплекта иконок различных размеров — 32х32, 48х48 и 64х64 пиксела.

Интерфейс просмотровщика изображений в формате DICOM

О проекте

Арт-директор: Булат Гарипов

Дизайнер: Карим Гайфуллин

В рамках проекта: Интерфейс рабочей станции
